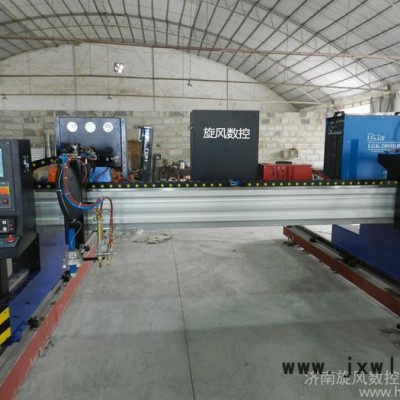

數控切割機參數

1、橫梁：采用方管焊結構，具有剛性好，精度高，自重輕，慣量小的特點。所有焊接件均振動時效去應力處理，有效的防止了結構變形；

2、縱、橫向驅動：均采用精密齒輪齒條（7級精度）傳動。橫向?qū)к壊捎门_(tái)灣進口的直線導軌，縱向?qū)к壥怯删芗庸さ奶刭|(zhì)鋼軌制成，保證了切割機的運行平穩，精度高，且經久耐用，清潔美觀；減速采用德國原裝進口的行星齒輪減速器，可以非常**的保證運動的精度和平衡度；

3、縱向驅動架（端架）：兩端裝有水平導向輪，可調整驅動架底部偏心輪對導軌的壓緊程度，使整機在運動中保持穩定的導向；

4、驅動系統選用世界**產品——日本松下伺服驅動系統或德國百格拉步進驅動技術，使整機運行平穩，速度變速范圍寬，加速時間短；

5、簡單易用的自動編程系統，使數控編程不再?gòu)?fù)雜，輕而易舉；

6、數控控制系統采用自主研發的數控切割機控制系統，配合PLC作輸入輸出控制，使該電氣系統具有優良穩定性和**抗干擾。

產品主要技術性能指標：

1、切割形狀：可編程切割直線和圓弧構成的任意平面形狀鋼板零件；

2、切割精度**標準JB/T10045.3－99；

3、切割寬度：橫向跨度5000mm，有效切割寬度4200mm，可以根據客戶需求加長；

4、軌道長度：軌道長度8000mm，有效切割長度6500mm，可以根據客戶需求加長；

5**小抽條寬度：70mm；

6、切割厚度：火焰穿孔切割厚度4-60mm，超過此厚度需另行定做，邊緣切割達到160mm

7、割炬系統數：異型切割系統2套，一火焰電容式自動調高、一等離子弧壓式自動調高

8、點火調高：數控異型切割采用自動點火，

9、數控系統：北京斯達特SH2200H數控切割控制系統，簡單易用，穩定可靠；

10、數控編程：基于AutoCAD的全自動圖形化編程軟件；

11、文件傳輸：配USB接口；

12、切割氣體：氧氣+** 或丙烷；

13、調速范圍：0---15000mm/min（米/分鐘）。
