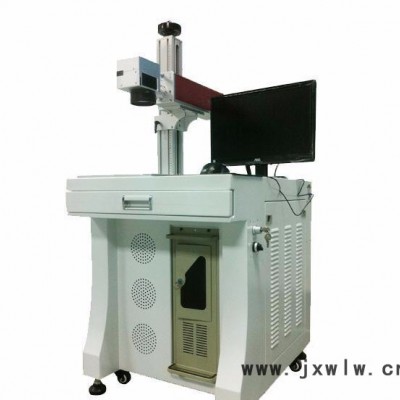

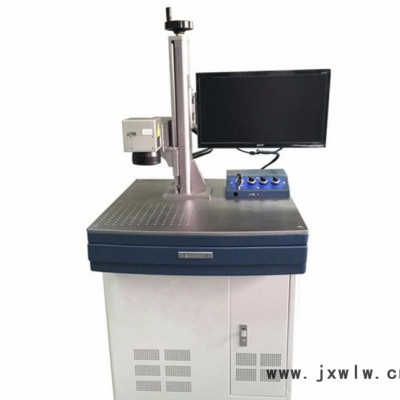

鋁制品專用激光雕刻機是當今國際上最先進的激光打標設備。在市場的占有率從2008年至今高達60%以上，主要用于替代傳統落后的制造工藝，主要以logo、商標、產品表面的工藝改進為主，在未來的市場中只要你是做產品的都必須有一臺光纖激光打標機來雕刻你的logo和商標。先進的激光加工系統可迅速提高品質與生產效率。

特點：

l      激光功率輸出穩定、光斑質量好是傳統打標機的3倍

l      雕刻速度快，是傳統機型的2-3倍

l      特別適用于精密、精細打標，字高可做到0.2mm

l      無任何操作系統限制，操作方便，光路全封閉，穩定可靠，免維護可達100000小時

l      超長壽命，達10萬小時以上

l      無污染、無噪音、無耗材，耗電量為傳統機型的5%-10%

l      超高精細度，分辨率達2540dpi

l      激光器采用一體整體結構，無光學污染與耦合損失，空氣冷卻。

規格參數：

行業應用：

手機配件、手機保護殼、線材、微電子、汽車配件、數碼、通訊、工具、鐘表配件、五金、珠寶、衛浴潔具、包裝、塑膠、防偽、標牌等。

樣品展示：

   采用德國進口IPG激光器，國際最新型，最可靠結構，體積小巧，耗電量小，無高電壓無需龐大的水冷系統（僅需約300W），光束質量高，接近理想光束，USB接口輸出控制，光學掃描振鏡，激光重復頻率高，高速無畸變。

l       最顯著的優勢是具有極高的泵浦效率。一般情況下泵浦轉換效率為70%-75%，比工業用二級管泵浦的固體激光器(DPSSL)高得多。如此高的轉換效率降低了激光器系統制冷和功率需要，能夠比傳統固體激光器的結構更為緊湊，提供非常堅固和高可靠的封裝設計，并顯著增強輸出的光束質量。

l       技術可大大延長器件壽命(十萬小時免維護)。

l       由于激光介質本身就是導波介質，可方便地與目前的傳輸系統高效連接；

l       纖芯可做得很細，能實現高功率密度。

l       散熱性能好，具有很高的轉換效率以及很低的閡值。

l      激光器的輸出波長涵蓋范圍極廣，從400一3400nm，可滿足各方面的應用需求。

   它的優勢是具有極高品質的光束質量和可靠性,其主要技術特性如下:

1.超高的輸出功率;

2.更高的電光轉換效率;

3.更低的維護成本;

4.結構緊湊的體積;

5.可移動,更耐久,比傳統的激光器和非激光器設備更加綠色環保;

6.更低的電量消耗:比傳統激光器的光電轉換效率高15倍以上;

7.較低的冷卻要求:激光器獨特的設計使其對冷卻的要求大大降低,低功率的激光器更只需使用風冷;

8.更少的設備要求:同一臺激光器可以進行焊接,切割,鉆孔;

9.更低的消耗:沒有任何的像更換燈或者Bar條這樣的耗材.

 IPG-10/20W產品性能指標

光束質量M2:1.5

平均輸出功率10w /20w

最大直線打標線速度7000mm/s

激光波長1064nm

打標范圍100×100 mm×mm

可選70×70 / 175×175 / 300×300mm×mm

激光重復頻率20KHz-80KHz

最小字符高度0.2mm

標刻深度0.01-0.2mm

重復精度0.005mm

最小線寬0.01mm

電力需求單相220V / 50Hz / 2A

整機耗電功率<500w

冷卻系統風冷

1064nm場鏡

場鏡的主要作用是：

  平場聚焦鏡，也稱場鏡、f-theta聚焦鏡，是一種專業的透鏡系統，目的是將激光束在整個打標平面內形成均勻大小的聚焦光斑，是激光微孔機的最重要配件之一。場鏡可分為f-theta透鏡和遠心透鏡。由于遠心透鏡的成本和費用很高，在工業應用的激光打標機中主要使用F-theta透鏡。在沒有變形的情況下，聚焦點的位置取決于透鏡的焦距以及偏轉角的切線，聚焦點的位置僅取決于焦距和偏轉角，這樣就簡化了焦點定位的計算方法。

激光打碼專用機場鏡的主要技術參數：

l       選用場鏡，主要考慮的技術參數是工作波長、入射光瞳、掃描范圍和聚焦光斑直徑。

l       工作波長：主要是看激光器的波長，場鏡是在給定的激光波長鍍膜的。如果不在給定的波長范圍內用場鏡，場鏡會被激光燒壞的。

l       入射光瞳：如使用的是單片鏡，反射鏡置于入射光瞳的地方，最大可用光束的直徑等于入射光瞳的直徑。

l       掃描范圍：場鏡能掃描到的范圍越大，當然越受使用者的歡迎。但是如果增加掃描范圍，聚焦光點變大，失真度也要加大。另外加大掃描范圍，場鏡焦距和工作距也要加大。工作距離的加長，必然導致激光能量的損耗。還有聚焦后的光斑直徑跟焦距成正比，這意味著加大掃描范圍，聚焦光斑直徑跟著加大，光斑聚得不夠細，激光的功率密度下降非?？欤üβ拭芏雀獍咧睆降?次方成反比），不利于加工。微孔加工一般選用范圍比較小的場鏡。

l      所以使用者要根據不同的加工面積選用最適合的場鏡，或者備用幾個不同掃描范圍的場鏡。

l       聚焦光斑直徑：對于入射激光束直徑D、場鏡焦距F和光束質量因子Q的掃描系統，聚焦光斑直徑d = 13.5QF/D (mm)。所以用擴束鏡可以得到更小的聚焦光斑。

     我們采用的進口scanlab振鏡電機部分設計為動磁式結構，結合國際最先進的光電式傳感技術和PDM控制方式，采用國外軍工級工藝和技術水平研制而成。

   運行穩定性、定位精度、打標速度、抗干擾能力等綜合性能指標已達到國內外同類型產品領先技術水準，并獲得國家多項專利，具體特性如下：

■  采用光電和光柵物理傳感器組成的雙重傳感器技術，并具有自動校正功能。

■   采用先進的高速度和高精度自動控制方式，利用動磁式控制原理，具有體積小、重量輕、速度快、精度高、穩定性好等特點滿行業內對更高精度、更緊湊系統不斷增長的需求。

■   超高速自動位置校正、超高速慣量運算控制系統的研發，使得掃描振鏡的速度達到國際的技術標準。

■   對振鏡運行的位置誤差進行自動調整，定位精度高，線性度可達千分之一以內，重復定位精度控制在了千分之六弧度左右。

■   解決了振鏡電機溫度漂移、信號干擾和零位漂移等常見問題。

性能參數和技術指標

進口卡：
支持Windows XP， Win7，Win8等系列操作系統。
硬件處理數據，速度、精度極高；能發送PWM信號，支持國外所有激光器；
擴展口：包括4路模擬信號輸出，1路PWM 信號，2位的數字信號輸出，方便用戶使用的硬件觸發打標信號和自動化聯機；
軸控制功能：支持雙軸拼圖打標功能；支持轉軸打標功能；支持飛標功能；

PCI架構（USB和網絡傳輸接口正在測試中），科學合理的布線和抗干擾處理，穩定性和抗干擾性極高。

打孔軟件

l       自主編輯所需大小的孔徑及排列群孔、單孔、圖形圖案等

l       開放的多語言支持功能（目前有英文、簡體中文、繁體中文版本）

l       矢量圖繪制，繪制過程中直接改變曲線形狀

l       強大的節點編輯功能

l       集成常用圖形庫，可直接調入使用；用戶可自建圖庫

l       打孔軟件內可直接輸入文字，支持TrueType字體，單線字體（JSF），點陣字體（DMF）

l       也可支持條形碼字體（常見一維條碼以及Datamatrix,PDF417二維條碼）

l       支持用戶自建字庫

l       支持直線填充、環形填充功能

l       文字支持按照曲線排列

l       支持變量文本（加工過程中實時改變文字，某些版本不提供）

l       針對特殊圖案設定特殊的加工參數

l       兼容常用圖形格式（bmp,jpg,gif,tga,png,tif等）

l       兼容常用的矢量圖形（dxf,dst,plt等）

l       常用的圖象處理功能（灰度轉換，黑白圖轉換，坡雕預處理，網點處理等）（插件形式）

l       內置多種濾鏡，支持自定義濾鏡

l       插件形式整合加工功能，編輯完后可直接加工

l       激光切割加工插件具有以下性能特點：

l       優化的曲線加工功能，可大大縮短曲線加工時間（根據曲線形狀數據不同）

l       優化的掃描加工功能（位圖以及填充圖形）

l       支持攝像頭定位加工功能（選購）

l       多種加工模式選擇

l       豐富的加工參數，可產生不同的加工效果

l       支持保存材料參數，同樣的材料加工參數值需要調整一次即可永久使用

l       支持工作記錄功能，可計算加工產品的數量

紅光指示器

波       長：650nm

輸出功率：5mw

輸入電壓：5V

輸出電流：＜30mA

光學系統：進口光學PMMA聚焦鏡+光學ZF7鍍膜柱面鏡

外形尺寸：12X33MM

管身材質：鋁材料（起絕緣作用）

運轉方式：連續激光器

激勵方式：電激勵式激光器

工作介質：半導體激光器

直線寬度：變焦

工作壽命：大于10000小時（可連續長時間不間斷使用）

工作溫度：-10°~75°

儲藏溫度：-40°~80°

激光級別：精工級
