自動打孔機的介紹：自動打孔機系統通過計算機對攝像頭可視范圍內的采樣圖形捕捉，分析；控制傳動部件移位，氣動部件沖孔。自動達到客戶要求的定位孔沖孔速度快**度高，操作簡單的需求。

     打孔機，是靶位孔加工設備的通稱。靶位孔**見于PCB多層線路板壓合工藝。近年來對于需要定位加工的定位孔，大家都通通叫靶孔。由于靶位孔的加工精度直接影響產品精度，而打孔機憑借定位CCD視覺掃描和電腦控制自動對位系統，能將定位孔加工精度穩定的控制在0.015mm的范圍內，所以越來越多的企業引進打孔機做為定位孔加工的專用設備，取代傳統的人工手動鉆孔，大大提高了產品的質量，減少了報廢，提高了企業的市場競爭力，是很多企業密而不宣的絕密**。

       沖孔機按照自動化程度可分為手動沖孔機、自動定位/對位沖孔機、全自動沖孔機、超級全自動沖孔機等。按照加工對象的不同可分為軟板沖孔機和薄膜開關沖孔機，作為專業的沖孔機生產廠家，本公司所生產的沖孔機主要是為柔行電路板、線路板、印刷板、菲林板和薄膜開關，銘板等沖定位孔。

1.2自動打孔機對圖形識別的要求：對要求高精度的定位沖孔，要求提供定位圖形線條清晰，圓形均勻。對圖形有殘缺，高遮光或是印刷不夠清晰地圖形，可通過軟件識別修補或是光源選擇來自動采樣沖孔。附圖片：

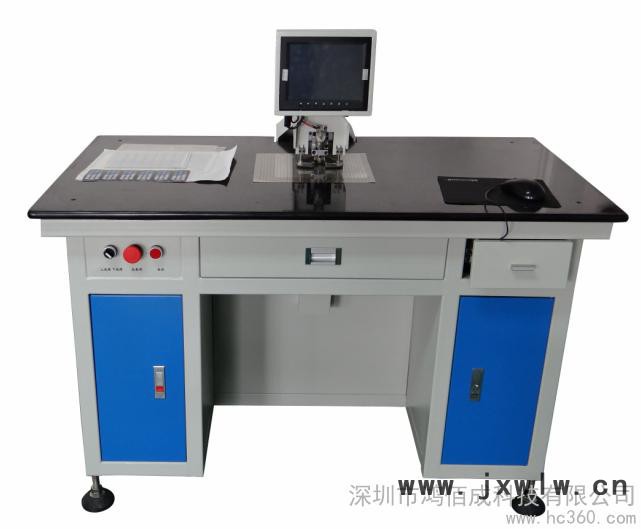

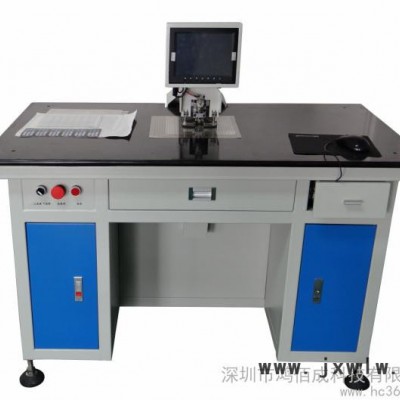

VTZ15重型自動沖孔機

標準與規格：

適用：電子薄膜開關，柔性線路板，PVC/PET/PC面板，銘板，菲林，重氮片，薄膜電路膠片、菲林棕片黑片、銘板標牌、IML/IMD，手機面板，手機按鍵，鋁基板，PCB玻纖板，聚脂、薄鋁板等定位打孔。

特點：

☆ **度高：在識別范圍內攝像頭自動找圖，電腦分析，控制運動。

☆ 速度快捷：攝像頭反映時間短，圖形一找到即可控制圖形位置沖孔。

☆ 功能強大：采樣圖可保存，再用可直接調用。電腦系統，軟件可實時升級。

☆ 品質保證：調壓閥、汽缸、電磁閥、軌道等主要零部件均采用進口，確保使用壽命。

☆ 操作簡單：人機界面，直接在觸摸屏上設定工作模式。

☆ 識別度高：特殊光源能自動識別高反光，高黑度等材料的定位孔圖，對殘缺圖形可    自動補償識別。

加工精度：﹤0.015mm

加工速度：0.5秒孔

**大沖力：6000N

加工厚度:  0.1mm~3mm (視材料而異)

沖孔直徑：1mm~5mm(標配，模具尺寸可定做)

氣壓要求：0.4~0.8MPa

電源要求：AC220V~50HZ

光源：透射紅外線 ，反射紅外線

設備重量：208kg

外形尺寸：1250X770X(770+260)

隨機附品：

電源線一根,氣管一根,換模扳手一套，模具四套

操作方法簡述：

1  檢查氣源，電源，是否接通。開機，開電腦。進入打孔系統界面。

2  1）將要打的定位孔圖形放在可視紅外線燈光下，使在電腦屏幕打孔系統軟件上的紅線方框內成象。如下圖：

2）點擊屏幕“取樣”按鈕，系統自動捕作圖形。如若捕作圖形非所要求沖孔圖形，可點擊“取樣參數”，手動框圖，框好后點“取樣”紅線框變藍，取樣成功。如下圖：

3)點擊“編輯模板”調整使圖形在十字線中心，調整好后“確定”離開編輯模板。 如下圖：

4）點界面“自動加工”即可實行自動打孔
