彎管規格： |
60（mm） |
彎管角度≥： |
90（°） |
| 彎管規格 | 60（mm） |
|---|---|
| 彎管角度≥ | 90（°） |
| 彎曲半徑 | 4D（mm） |
| 最大彎曲力 | 10（KN） |
| 品牌 | 藍宇 |
| 型號 | WYQ-60J |
| 加工定制 | 是 |
一、 結構及工作原理

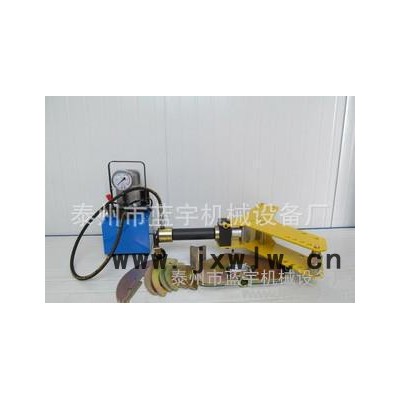

由電動油泵（10），高壓油管（12），快速接頭（13），工作油缸（8），柱塞（7），彎管部件[包括上花板（3），下花板（14），模頭（4），輥軸（2）]組成。由電動油泵輸出的高壓油，經高壓油管送入工作油缸內，高壓油推動工作油缸內柱塞，產生推力，通過彎管部件彎曲管子 。
二、 技術參數- 彎管性能表
參數型號 | 彎管范圍mm | 彎曲半徑mm | 彎管壁厚mm | 油缸**大推力KN |
WYQ-60J | Φ22-60 | 4x管徑 | ≤4.5 | 100 |
WYQ-76J | Φ22-76 | 4x管徑 | ≤6 | 300 |
WYQ-108J | Φ22-108 | 4x管徑 | ≤8 | 300 |
WYQ-60J 陰模2只 銷子2只 彎胎：22、27、34、42、48、60
WYQ-76J 陰模2只 銷子2只 彎胎：27、34、42、48、60、76
WYQ-108J 陰模2只 銷子2只 彎胎：27、34、42、48、60、76、89、108
WYQ-159J 陰模2只 銷子2只 彎胎：76、89、108 、133、159
三、使用方法及注意事項
1、使用方法：
（1） 參照電動油泵使用說明書。
（2） 先將電動液壓彎管機的工作油缸（8）旋入方檔塊（6）的內螺紋，使油缸后端裝在支架上的車輪向下。
（3） 根據所彎管子的外徑選擇模頭（4），套在柱塞（7）上，將兩只輥軸所對應槽向著模頭，然后放入相應尺寸的花板（3）孔中，再將上花板蓋上，將所彎管子插入槽中，再將高壓油管（12）端部的快速接頭（13）活動部份向后拉并套在工作油缸（8）的接頭上，將電動油泵（10）上的放油螺釘（11）旋緊，即可彎管。彎管完畢，放松放油螺釘，柱塞（7）即自動復位。
2、注意事項：
（1） 參照電動油泵使用說明書。
（2） 在有載荷時切忌將快速接頭卸下。
（3） 本機具是用油為介質，必須做好油及本機具的清潔保養工作，以免淤塞或漏油，影響使用效果.
