機型專案Item Model

單位Unit

參數

工作臺尺寸

mm

1200x600

X/Y/Z軸行程

mm

1100/600/600

主軸端面至工作臺距離

mm

120-720

主軸中心至立柱距離

mm

650

工作臺最大負重

Kg

800

工作臺T型槽

mm

5-18x100

X/Y/Z軸快速進給

m/min

36/36/36

X/Y/Z導軌規格

mm

RGH45 滾柱

定位精度

mm

±0.005

重復定位精度

mm

±0.003/300

最小定位單位

mm

±0.001

主軸轉速

rpm

12000（環狀噴水）

主軸端錐度

mm

BT40-150

圓盤機械手刀庫

pcs

24T

控制器系統

/

X/Y/Z軸電機功率

N

18/18/27

主軸電機功率

Kw

11-15

機床重量

Kg

7500

外形尺寸

mm

3100x2550x2650

NO

配置內容

1

數控系統：配置可選

2

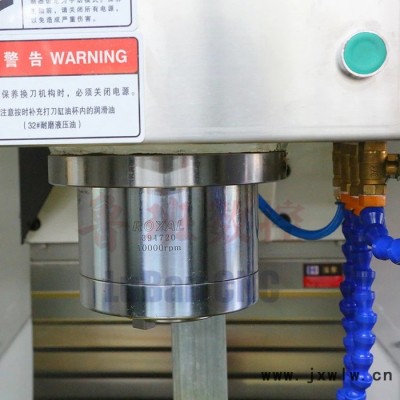

主軸轉速：12000rpm (主軸油冷)

3

主軸轉動方式：直聯傳動

4

主軸錐度：BT40/150

5

1100x600x600mm

6

臺灣24把圓盤機械手刀庫

7

快速移動速度：36/36/36m/min

8

（1）切削冷卻系統

（2）自動潤滑系統

（3）切削吹起裝置

（4）防爆工作燈

（5）三色警報燈

（6）水平調整螺栓及墊塊

（7）電氣箱散熱器

（8）三軸螺桿預拉裝置

（9）程序儲存

（10）RS232接口

（11）預留四軸接口

（12）機床鈑金內部雙工作燈

（13）雙高壓水泵底板沖屑

（14）機臺內清洗裝置：氣 水

（15）手動脈沖發生器：手輪

（16）變壓器

（17）三軸伸縮防護罩

（18）外防護鈑金

（19）剛性攻牙

（20）精度檢驗合格書

（21）電器說明書

（22）使用手冊

（23）程序操作手冊

（24）防卡刀儲氣罐

（25）機床油水分離裝置

（26）三軸電機防屑護罩

（27）主軸氣幕保護

（28）主軸恒溫油冷機

No

品名

產地

制造商

1

主結構鑄鐵（床身）

中國

云南

2

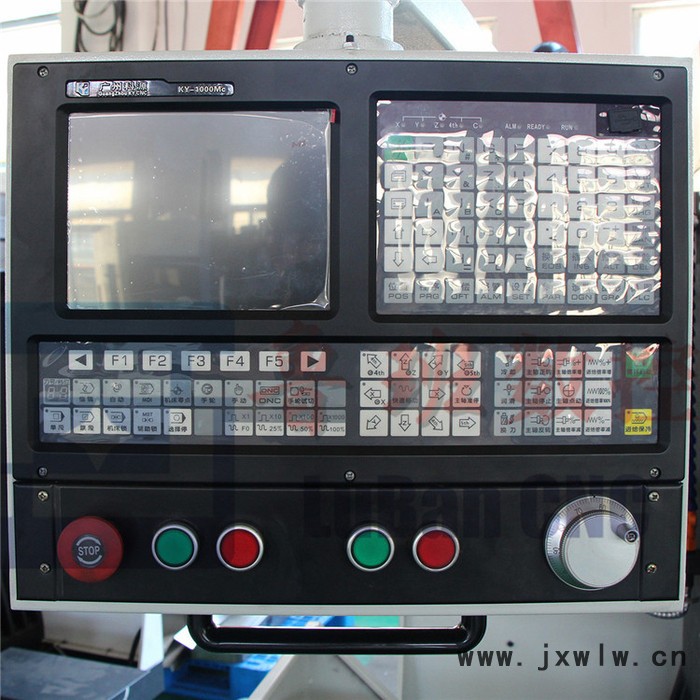

CNC控制器

臺灣

3

主軸驅動電機

臺灣

4

三軸驅動電機

臺灣

5

整體式主軸

臺灣

羅翌/健椿

6

增壓缸

臺灣

亞德客

7

X、Y、Z、軸承

德國

FAG

8

X、Y、Z三軸線軌

臺灣

上銀 HIWIN

9

X、Y、Z滾珠螺桿

臺灣

上銀 HIWIN

10

三軸螺桿預拉螺母

臺灣

盈錫

11

三軸聯軸器

臺灣

S+P

12

集中式自動潤滑系統

日本

河谷

13

氣源過濾凈裝置化

臺灣

AirTAc 氣幕保護

14

冷卻裝置

中國

諾克

15

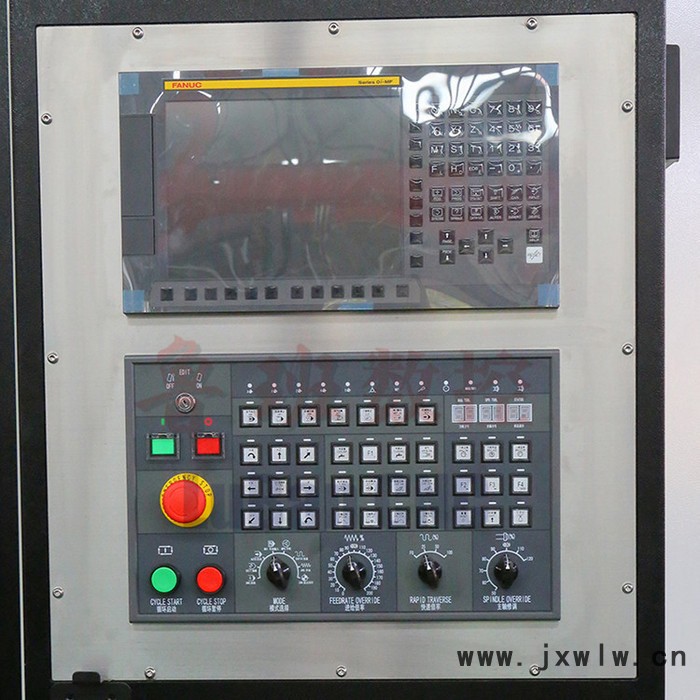

操作面板

臺灣

16

操作手輪

臺灣

17

外形鈑金

中國

國產

18

電器，過載保護器

中國

德力西

19

刀庫

臺灣

岡田/德速

20

熱交換器

廣州

銓冠

21

主軸油冷機

廣州

銓冠

序號

名稱

規格

數量

1

工具箱/銑夾頭

1套

2

拉丁

1件

3

墊鐵

8套

4

調整螺栓

8套

5

使用說明書

1本

6

合格證

1本

7

數控系統操作手冊

1套
