設備名稱：

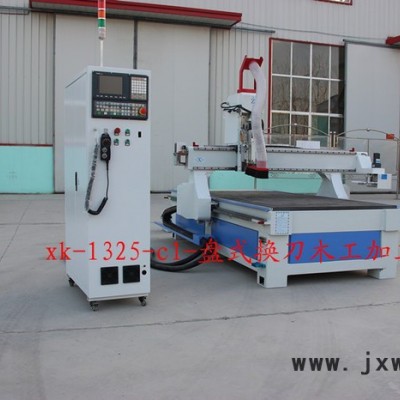

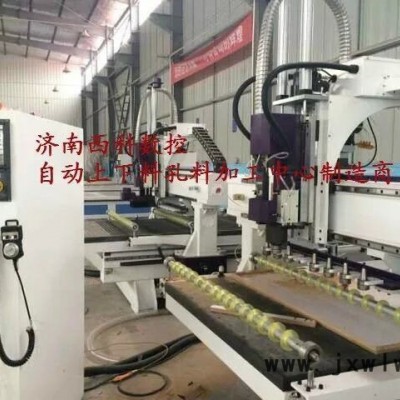

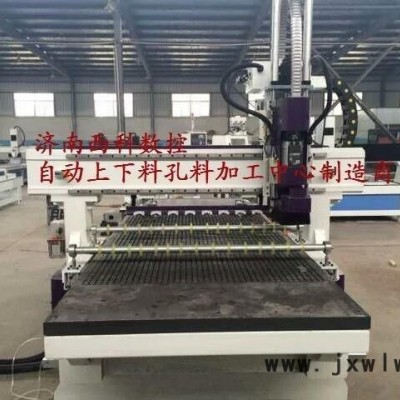

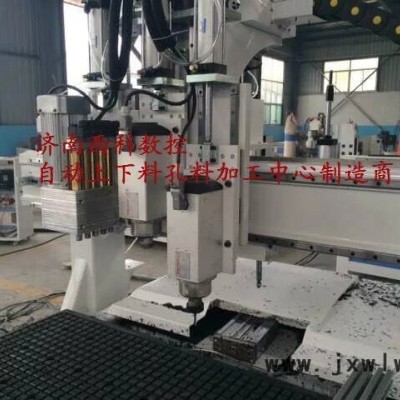

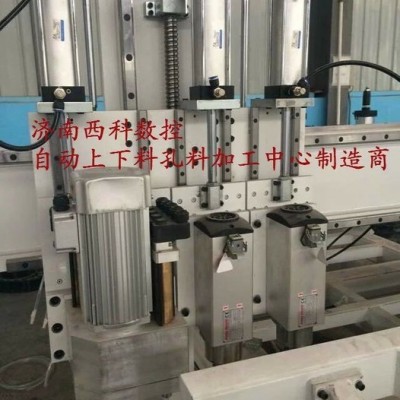

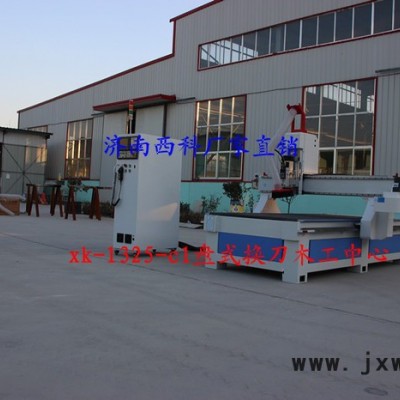

全自動排鉆開料機加工中心(用于板材銑型、切割、打孔及下料）

主要結構形式：
1、全自動排鉆開料機（全自動上下料加排鉆包）：
整機采用穩固龍門框架，工作平臺Y方向移動，支撐臂分別放置在工作臺兩側，橫梁安裝于支撐臂上，X軸溜板沿橫梁導軌橫向移動，Z軸沿X溜板上下移動，配置一個9.0kw主軸，
2 自動上料為液壓升降平臺，并配吸盤自動抓料和自動推料裝置，接料臺為輸送帶自動感應結構，出料臺有吸塵管。
3 整機優勢：實現工件自動化加工，縮短交貨周期，提升產品精度和質量，降低損耗，降低錯板率，擺脫對技工的依賴。
技術參數:
1、有效加工行程：X軸1300，Y軸2500，Z軸200mm
2、導軌：臺灣直線導軌，H型
3、滾珠絲杠：Z軸臺灣高精度絲桿
4、斜齒條：Y軸高精度斜齒條。
5、控制系統：新代控制系統，運行穩定操作簡單易學

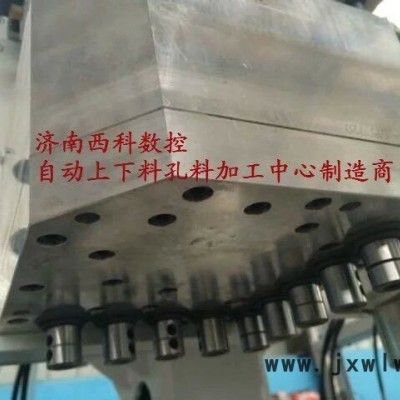

6、排鉆：意大利進口主軸，9垂直排鉆包
7、主軸：大功率9.0KW風冷電主軸。
8、主軸轉速：6000-24000rpm/分鐘
9、驅動系統：伺服電機
10、控制柜內部：電器元件采用施耐德品牌
11、對刀儀：高精度對刀儀，更換刀具時可自動檢測刀長并把數據自動補償?shù)较到y(tǒng)內。
12、臺面：真空吸附臺面，X、Y軸方向加裝自動定位汽缸，可實現板材快速。
13、潤滑：機床各移動部件均安裝有可調試定時、定量潤滑油自動加油系統。
14、設備**高運行速度：Y軸60m/分鐘，X軸45m/分鐘，Z軸：15m/分鐘。
15、精度：機床定位精度**大誤差≦0.1mmm,加工后工件精度**大誤差≦0.2mm,臺面平整度≦0.1mm,Z軸對臺面垂直度≦0.05mm,重復定位精度≦0.05mm。
16、防塵：可滿足粉塵收集80%-90%，在主軸外圍加裝吸塵罩。
17、真空泵：7.5kw水循環真空泵1臺，抽氣量：230m3/h.。
18、軟件：專用設計、拆單、優化排版軟件
19、電壓：380V50HZ

自動排版開料軟件功能：
◆ 設計- 效果圖- 報價- 拆單- 優化排版- 機器加工
◆ 下料，開槽，打孔三道工藝一次完成
◆ 板材自動排版，自動優化，板材利用率達到**
◆ 對異型工件的加工更省時， 降低對技術工人的依賴
◆ 加工的產品精度高，提高產品競爭力
