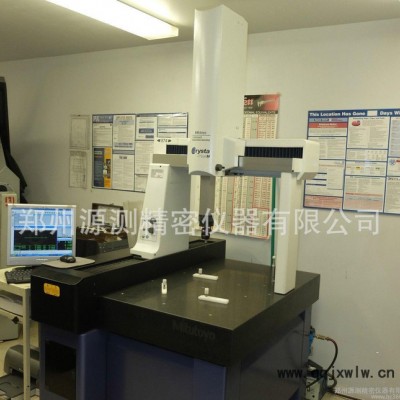

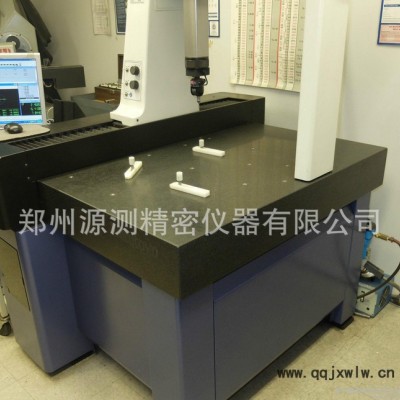

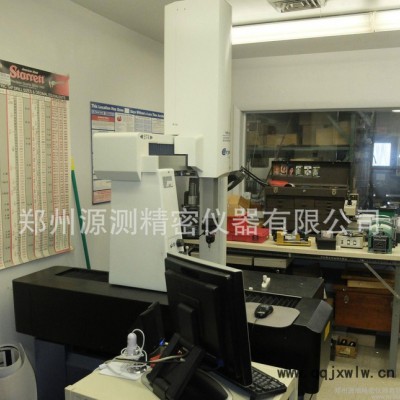

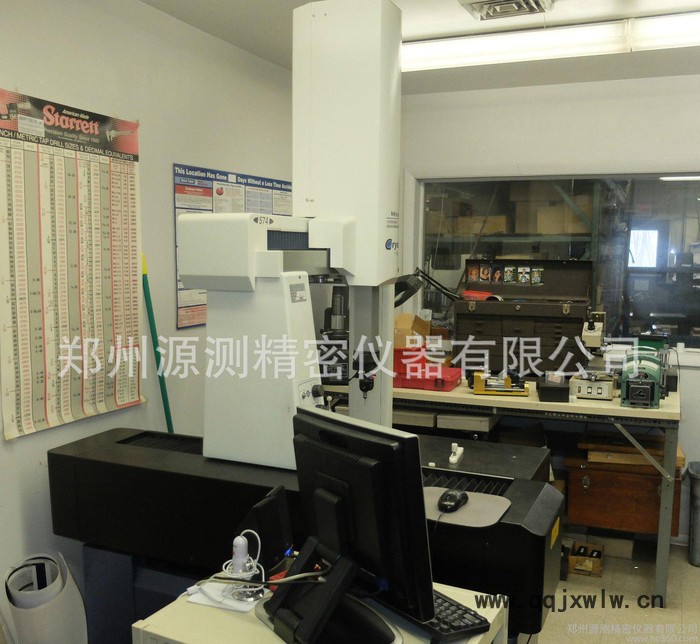

MitutoyoCoordinate Measuring Machine（Made in Japan）

三豐三坐標測量機

Model型號：PM504

1.Specifications技術規格:

- Measuring Range測量范圍                        : 505(X)×405(Y)×405(Z)mm

- Measuring Accuracy測量精度(20°C)        : (3.5+4L/1000)μm (L = measuring length測量長度mm)

- Digital counter測量顯示                           : X, Y, Z，3 axis三軸

- Digital counter resolution分辨率                : 0.0001mm/0.00005mm公英制可轉換

- Moving method移動方式                          : Manual moving手動(粗調,微調)

                                      氣浮軸承，0.4Mpa壓縮空氣

- Table top dimentions工作臺尺寸                :638×860mm

- Max. workpiece height**大被測工件高度  : 400mm

- Max. workpiece weight**大工作臺載重量: 180Kg

- weight (machine)主機重量                         : 515Kg

2.Standard Accessories標準附件:

        - Main unit主機                                             1 set

- Microstage工作臺                                        1 set

        - Probing  測頭                                           1 set(RENISHAW PH9+TP20全自動原裝測頭)

    -Standard ball標準球                1 set

        -Measuring pin 測針                3set（根據需要測量產品配送）

    -Software       軟件                1 set（mitutoyo mcosmos 2.4中文版為**版本）

        - User’s manual操作手冊(中文)                      1 copy

3．Computer計算機系統一套：(我公司提供)

三次元專用計算機系統一套：（不可變）

l        1 GB內存

l        60 GB硬盤

l        16倍速DVD-ROM光驅

l        17寸寬屏液晶顯示器

操作系統：WINDOWS XP

4.Installation安裝驗收：

    現場安裝、調試以及驗收**終依據《日本三豐MITUTOYO坐標測量機校準規范》執行。

5.Training培訓：

免費在賣方公司對買方進行2-3天的操作培訓及產品實際測量。

6.service售后服務：

6.1保修期內服務

保修期從安裝之日起硬件部分保修12個月，技術部分保修12個月。在此期限內因我方原因造成的機器故障，負責免費維修將48H到達現場排除故障.

6.2保修期外服務

鄭州源測精密承諾對三坐標實行終身維修服務。維修只收成本費。設備保修期滿后，能終生提供及時**、價格優惠地技術服務和備品供應。

6.3技術服務

鄭州源測精密采取定期回訪與隨時電話咨詢相結合的售后服務制度，力求及時發現并解決用戶使用中存在的困難和問題

7.Environment環境要求：

l        溫度范圍：20±2℃，

l        溫度變化：< 0.5℃/h    <1°C /24h

l        氣源壓力：4.6MPa～0.6MPa，

l        **大耗氣量：200L/min(0.45MPa)

l        濕度范圍：30%-70%

l        電源：220V±10%，50Hz

l        **大功率：1 KW

地面振動：  振動頻率≤10 Hz    振幅≤0.5μm，10 Hz<振動頻率≤30 Hz     振幅≤1μm

8.Transport運 輸：

鄭州源測精密安排專業人員將儀器安裝及打包，運輸車輛我公司提供，將免費送貨至貴司工廠.

9.Delivery交貨期：

交貨期：7個工作日

10.Payment method付款方式：

90%的預付款到賬后，7個工作日送貨至貴公司工廠.機器到廠后當天付余款。
