| 品牌 | 國儀 |
|---|---|
| 型號 | 1151/3351/3051/1151DR |
| 加工定制 | 是 |
一、概 述

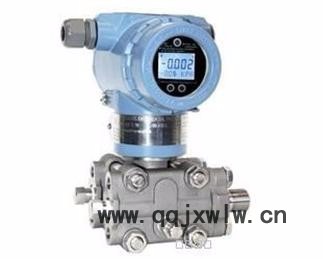

1151/3351/3051/1151DR微差壓變送器的關鍵原材料、元器件和零部件均源自進口或合資生產，整機經過嚴格組裝和測試。該產品具有設計原理先進、品種規格齊全、安裝使用簡便等特點。由于該機型外觀上完全融合了目前國內最為流行，并被廣泛使用的兩種變送器（羅斯蒙特3051與橫河EJA）的結構優點，讓使用者有耳目一新的感覺，并具有很強的通用性和替代能力。為適合國內自動化水平的不斷提高和發展，該系列產品除設計小巧精致外，更推出具有HART現場總線協議的智能化功能。
二、產品特點
◆超級的測量性能，用于壓力、差壓、液位、流量測量
◆精度高：數字精度+（-）0.05%；模擬精度+（-）0.5%~+（-）0.1%F.S
◆量程、零點外部連續可調，量程比100：1
◆正遷移可達500%、負遷移可達600%
◆穩定性能好，穩定性：0.25% 60個月
◆耐過壓
◆固體傳感器設計
◆全系列統一結構、互換性強
◆接觸介質的膜片材料可選
◆低壓澆鑄鋁合金殼體
◆測量速率：0.2S
◆小型化（2.4kg）全不銹鋼法蘭，易于安裝
◆過程連接與其它產品兼容，實現最佳測量
◆采用16位計算機的智能變送器
◆標準4-20mA，帶有基于HART協議的數字信號，遠程操控
◆支持向現場總線與基于現場控制的技術的升級
三、技術參數
◆使用對象 ：液體、氣體;和蒸汽
◆供電電壓 ： 12～36V DC，標準值24VDC；
◆輸出信號 ： 4～20mADC； (特殊可為四線制 220V AC供電 0-10mA DC 輸出)
◆環境溫度 ： －25～70℃ （一般變送器）， －15～70℃ （帶現場指示器）
◆測量溫度 ：-40-104℃，法蘭灌充硅油-40-104℃，灌充高溫硅油15-315℃
◆儲藏溫度 ： －40～100℃；
◆相對溫度 ：0-100%RH
◆防護等級 ：dⅡBT4 iaⅡCT5 ；
◆電源影響 ：小于輸出范圍的 ±0.005%/V；
◆振動影響 ：在任何方向上振動 200Hz ，引起的誤差為最大范圍的 0.05%／g（微差壓為0.25%／g） ；
◆安裝位置影響：當工作膜片未垂直安裝時，可能產生不大于 0.24Pa 的零位誤差，誤差可通過調整零位來消除，對量程無影響；
◆穩定性 ：六個月內不超過變送器的精度；
◆指示器 ：現場輸出指示器有電流表，線性指示 0～100%；3-1/2位LCD 液晶顯示 量程和零位 ：外部連續可調；
◆正負遷移 ：差壓變送器：最大正遷移量為 500% ，最大負遷移量為 600%
◆材料 隔離膜片 ： 316L不銹鋼，哈式合金-C ，蒙耐爾合金，鉭
排氣/排液閥 ： 316L不銹鋼，哈式合金-C， 蒙耐爾合金
法蘭和接頭 ： 316L不銹鋼，哈式合金-C ，蒙耐爾合金
"O" 型圈 ：氟橡膠
灌充液 ：硅油 惰性油
螺栓 ： 316L 不銹鋼
電子殼體 ：低銅鋁合金
四、選型指南
| GY1151/3351/3051/1151DR微差壓變送器 | 說明 | ||||||||
| 量程范圍 | 2 | 0~0.125-1.5KPa | |||||||
| 輸出 | E | 4-20mADC | |||||||
| F | 智能式Hart協議 | ||||||||
| J | 4-20mADC為輸入壓力平方根 | ||||||||
| 接液零件材料 | 法蘭接頭 | 排氣/排氣閥 | 隔離膜片 | 灌充液體 | |||||
| 22 | 316不銹鋼 | 316不銹鋼 | 316不銹鋼 | 硅油 | |||||
| 23 | 316不銹鋼 | 316不銹鋼 | 哈氏合金C | 硅油 | |||||
| 24 | 316不銹鋼 | 316不銹鋼 | 蒙乃爾 | 硅油 | |||||
| 25 | 316不銹鋼 | 316不銹鋼 | 鉭 | 硅油 | |||||
| 33 | 哈氏合金C | 哈氏合金C | 哈氏合金C | 硅油 | |||||
| 35 | 哈氏合金C | 哈氏合金C | 鉭 | 硅油 | |||||
| 44 | 蒙乃爾 | 蒙乃爾 | 蒙乃爾 | 硅油 | |||||
| 附加功能 | M1 | 0-100%線性指示表 | |||||||
| M2 | 0-100%平方根指示表 | ||||||||
| M3 | 31/2液晶數字顯示 | ||||||||
| 不帶表頭 | |||||||||
| B1 | 管裝彎安裝板 | ||||||||
| B2 | 板裝彎安裝板 | ||||||||
| B3 | 管裝平安裝板 | ||||||||
| 不帶安裝板 | |||||||||
| D1 | 排泄閥在壓力室上部 | ||||||||
| D2 | 排泄閥在壓力室下部 | ||||||||
| C1 | 1/2-14NPT引壓接頭后部焊Ф14引壓管 | ||||||||
| C2 | M20×1.5丁字形陽螺紋連接頭 | ||||||||
| C3 | M20×1.5丁字形陽螺紋連接塊另加丁字形接頭 | ||||||||
| C4 | 1/2-14NPT錐管陰螺紋連接頭 | ||||||||
| d | 隔爆型ExdⅡBT4 | ||||||||
| i | 本安型iaⅡCT6 | ||||||||
| 靜壓1MPa | |||||||||
| 靜壓4MPa | |||||||||
