| 動力形式 | 氣動 |
|---|---|
| 作用原理 | 電阻焊 |
| 執行質量標準 | 國標 |
| 認證 | CCC |
| 產品別名 | 臺式儲能點焊機 |
| 產地 | 上海 |
| 產品認證 | CCC |
| 電流 | 交流 |
| 額定負載持續率 | 20% |
| 額定容量 | 1000J |
| 額定輸入電流 | 8A |
| 功率 | 3KW |
| 規格 | DR1-1000J/DR1-2000J/DR1-3000J |
| 加工精度 | 大功率 |
| 空載電壓 | 3V |
| 控制方式 | 數控 |
| 頻段 | 交流 |
| 驅動形式 | 氣動 |
| 適用原料 | PE |
| 售后服務 | 店鋪三包 |
| 輸入電壓 | 380V |
| 樣式 | 臺式 |
| 用途 | 儲能 |
| 執行標準 | 企業標準 |
| 重量 | 150kg |
| 作用對象 | 金屬 |
| 焊接原理 | 電阻焊 |
| 焊接方式 | 儲能式 |
| 最大焊接厚度 | 3（mm） |
| 品牌 | 垚霸 |
| 型號 | DR1 |
| 額定輸入電源容量 | 3KVA |
上海垚霸自動化設備有限公司誠招經銷商?。。?！
聯系人：楊總監
電話（微）15821867590 Q692206410

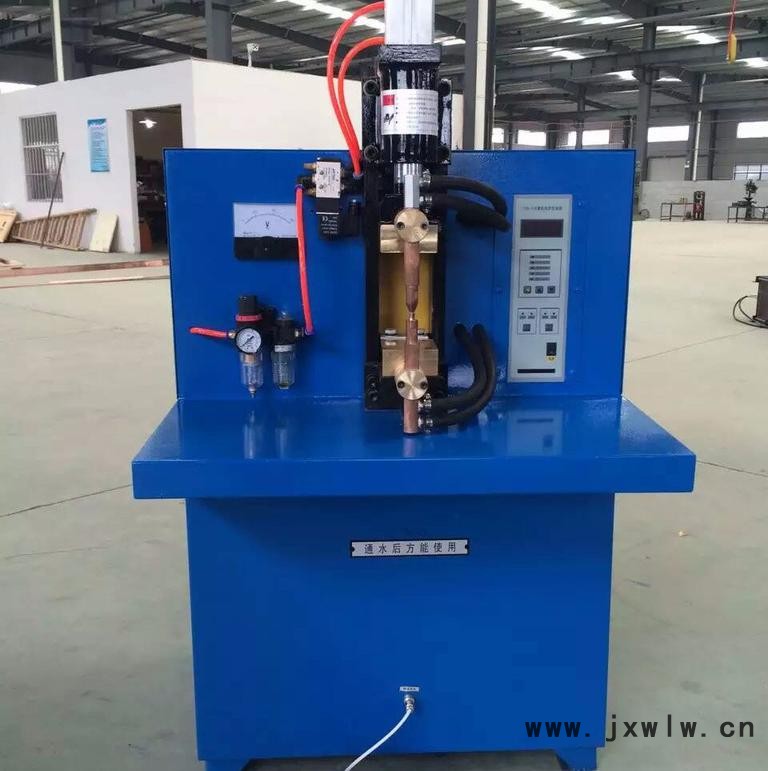

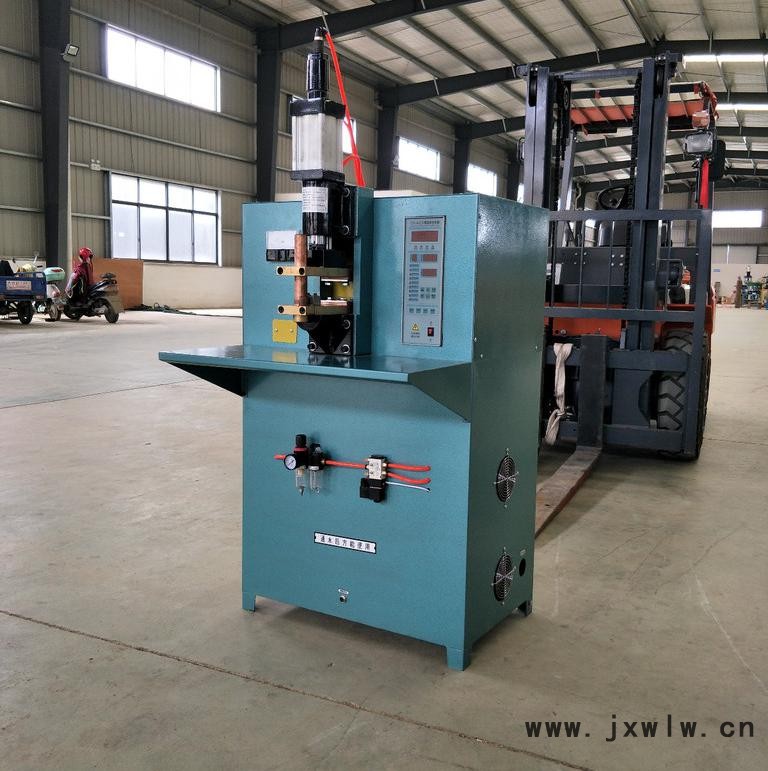

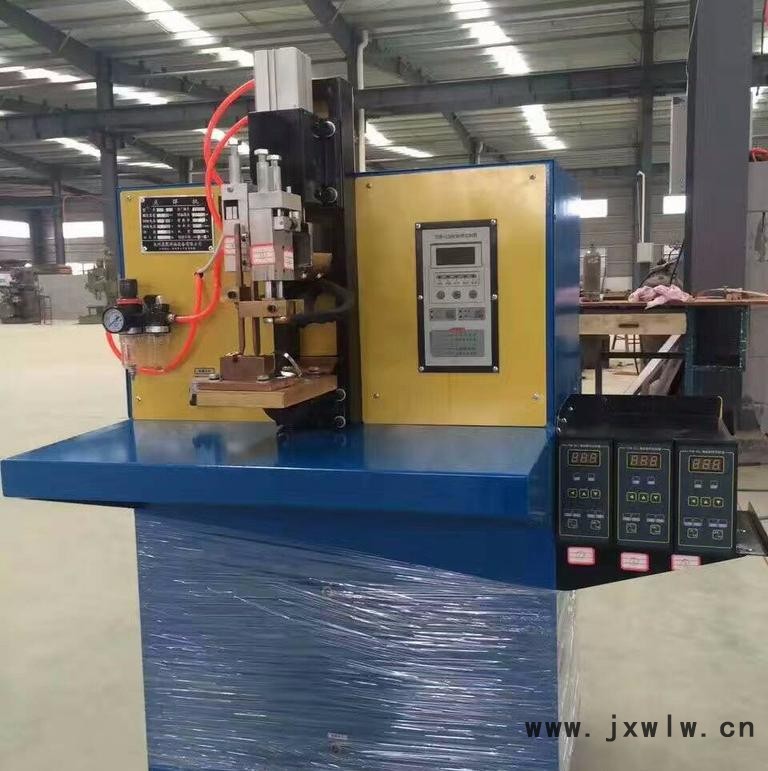

第一章 電容貯能點焊機簡介 一、焊接范圍 DR型系列電容貯能點焊機可點焊同種類或不同種類的黑色，有色金屬薄片及絲狀并可將工件厚薄懸殊的金屬焊在一起，可廣泛用于電器開關、繼電器、儀表儀器、金屬制品、不銹鋼及銀觸點及各種有色金屬，要求高質量焊接的制造。 二、特點及結構 電容貯能點焊由機架、傳動機構、電容器組、變壓器以及電氣控制元件等幾個部分組成，外形設計成臺式，踏板杠桿原理結構。點頭安裝在機身臺面上，電極壓 力力由多只彈簧產生，可動部慣性及摩擦力極小，故障機動作靈敏，準確、活動性較好，全部電氣元氣件裝于機身內，因而設備體緊湊，使用簡單方便。 電容貯能特點是將電網電壓整流器流后經可控硅調壓，緩慢貯存于電容器中，用可控硅控制開關主電路，通過阻焊變壓器對焊件放電，在放電瞬間不會產生噪聲及火花，使阻焊變壓器次級產生很大直流脈沖電來進行焊接，因此，具有功率消耗小，焊接能量大，對電網無沖擊，初級回路不用水冷卻、焊件不會變色等優點。 三、主要技術參數
| 項目 型號 | 額定功率 KVA | 初級電 壓V | 電容 能量 UF | 電壓調節范圍 V | 生產率 次/分 | 電極最大壓力 N | 焊接厚度 MM | 焊機尺寸 M M | 焊機 重量KG | ||
| 不銹鋼 | 黃銅 | 鋁合金 | |||||||||
| DR-100 | 0.5 | 220 | 1000 | 50-380 | 30 | 350 | 0.3+0.3 | 0.15+0.2 | 0.1+0.1 | 530×810×1050 | 48 |
| DR-200 | 1 | 220 | 2000 | 50-380 | 25 | 350 | 0.4+0.4 | 0.2+0.2 | 0.15+0.2 | 530×810×1050 | 60 |
| DR-500 | 2 | 220380 | 9600 | 50-380 | 20 | 500 | 1+1 | 0.6+0.6 | 0.4+0.4 | 530×810×1050 | 120 |
| DR-1000 | 3 | 220380 | 19200 | 50-380 | 20 | 500 | 1.5+1.5 | 0.8+0.8 | 0.6+0.6 | 530×810×1050 | 150 |
| DR-3000 | 8 | 220380 | 57600 | 50-380 | 15 | 500 | 2.2+2.2 | 1.8+1.8 | 1.6+1.6 | 530×822×1053 | 180 |
