| 類型 | 線切割部件 |
|---|---|
| 適用機床 | 快走絲線切割機床，中走絲線切割機床 |
| 產品別名 | 電火花線切割錐度部件 |
| 是否庫存 | 是 |
| 是否批發 | 是 |
| 加工定制 | 是 |
| 品牌 | 晨虹 |
| 型號 | ±15° |
江蘇泰州廠家晨虹數控電火花線切割機床錐度部件
配件適用快走絲線切割機床、中走絲線切割機床

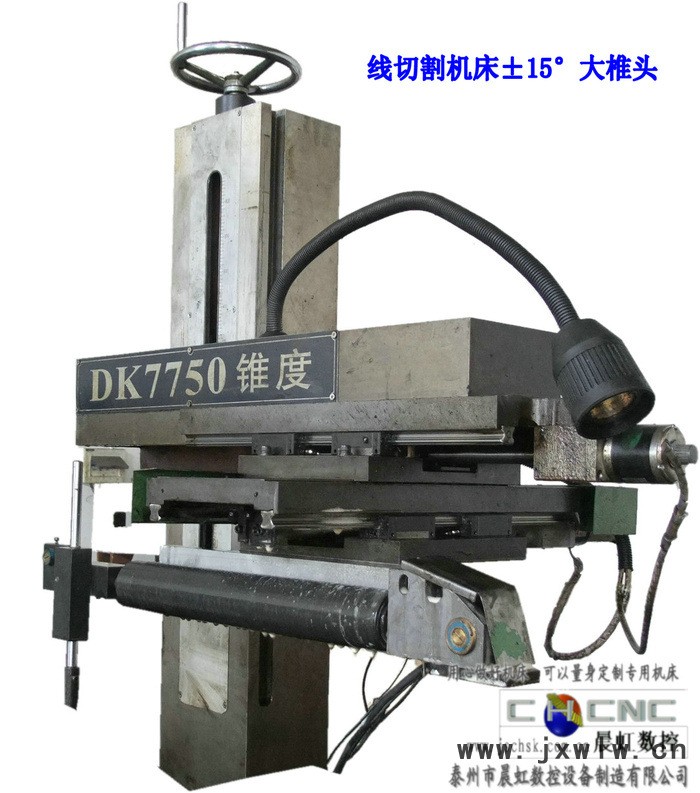

含立柱，上下線架，連桿搖擺機構及漲絲，錐度頭，導輪
適用機床型號：DK7732、DK7735、DK7740、DK7750、DK7763、DK7780、DK77100、DK77120
晨虹數控電火花線切割機床錐度部件介紹
在數控線切割機床上加工有錐度的模具、零件，或是上下異形體時需要在線切割機床上安裝錐度裝置。錐度機床上的錐度切割是通過錐度線架來實現的，常見的錐度切割原理是下導輪中心軸線固定不動，上導輪通過步進電機驅動U、V十字拖板，帶動其4個方向的移動，使電極絲與垂直線偏移角度，并與X、Y軸按軌跡運動來實現錐度加工，即四聯驅動，其中步進電機驅動的十字拖板稱為錐度頭。目前在數控線切割機床上使用的錐度線架主要分兩種結構：平移式錐度線架、擺動式錐度線架。平移式錐度裝置適合于小錐度的加工，擺動式錐度裝置適合于大錐度加工。
加工采用哪種方式切割上下異形體一般由編程軟件決定的。
晨虹數控公司快走絲線切割機床上使用的是擺動式錐度線架，可加工大錐度的模具、零件或者上下異形體的工件。
一種電火花線切割機床的錐度頭，包括與上絲臂固定部分相連接的錐度頭聯接板及與上絲臂可動部分相連接的切割裝置，在方形架上表面聯接一組直線導軌形成與工作臺橫向平行的“Ｕ軸”導軌，在方形架下表面聯接一組“Ｖ”形直線導軌形成與工作臺縱向平行的“Ｖ軸”導軌。本結構緊湊，除錐度頭本身不再附加其他機構，并能使現有電火花切割機床，擴展為錐度切割功能的線切割機床。

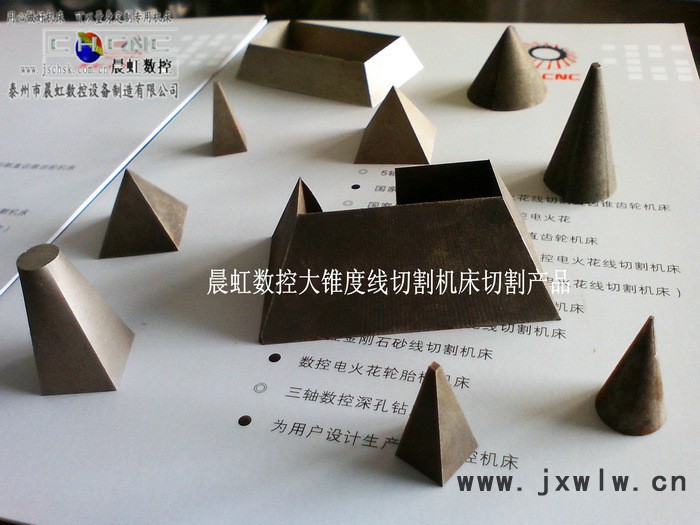

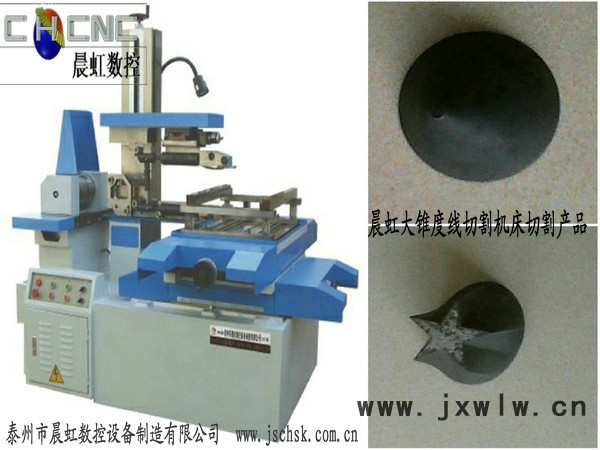

晨虹數控大錐度線切割機床切割的圖片
我公司搖擺導輪式大錐度部件目前為泰州60多家線切割機床廠配套，為國內80多家線切割機床廠家配數控線切割機床用大錐度裝置部件配套。通用錐度裝置有三種：A:±15°、B:±30°、C:±45°。
序號 | 錐度 | 部件 | 結構 | 特點 |
A |
±15° |
該款錐度頭（即U/V軸）目前為外購件 | 雙“V”型閉式滾珠導軌，導軌長度210mm，三項六拍55步進電機經齒輪傳動給螺距為0.5mm的三角螺紋精密絲杠，全部行程150mm。 | 不足之處：由于絲桿螺距過小，容易磨損，精度保持性較差，加之結構不合理給裝配及維修帶來不便。
|
B |
±30° |
該款錐度頭（即U/V軸）為我公司設計制造 | 導軌采用臺灣“上銀”、“銀泰”、“ABBA”等品牌，型號20，導軌長度500mm，三項六拍55步進電機經齒輪傳動給螺距為4mm的精密滾珠絲杠（P2級），全部行程250mm(單邊行程125mm),裝有400格/轉刻度盤及手輪。 |
相比±15°錐度頭，本公司±30°和±45°錐度頭精度高，精度保持性好。
|
C |
±45° |
該款錐度頭（即U/V軸）為我公司設計制造 | 導軌采用臺灣“上銀”、“銀泰”、“ABBA”等品牌，型號20，導軌長度600mm，三項六拍55步進電機經齒輪傳動給螺距為4mm的精密滾珠絲杠（P2級），全部行程360mm(單邊行程180mm),裝有400格/轉刻度盤及手輪。 |
特大型搖擺錐度根據具體情況定制。
聯系我們晨虹數控的方式請看下面：
泰州市晨虹數控設備制造有限公司
Taizhou Chen Hong NC equipment manufacturing Co., Ltd.
地址：江蘇省泰州市九龍臺商工業園區龍園北路
百度地圖地址：//j.map.baidu.com/qguVJ
公交車：站名（九龍副食品市場），15路、21路
郵編：225300
網址：//www.jschsk.com.cn
晨虹數控土豆網址：//www.tudou.com/home/_98105834復制鏈接粘貼到地址欄可查看
聯系人：徐晨影
電話：0523-86261606
傳真：0523-86261606
手機：13365200209
Q Q：1131610309
MSN：406794677@qq.com
郵箱：tzxcy@yahoo.com.cn或jschsk@163.com
±15°錐度部件的部分型號價格
| 型號 | DK7732 | DK7735 | DK7740 | DK7750 | DK7763 | DK7780 |
| 價格（元） | 1.2萬 | 1.2萬 | 1.2萬 | 1.3萬 | 1.5萬 | 1.5萬 |
關于報價
本報價不含稅和運費，需要開票的另外加10個點的稅。需要客戶把機床拉到我們公司進行裝配調試，我們不外派工作人員。另外，本公司有生產機床配件——數控滑臺。
